Що таке сонячний контролер?

Сонячний контролер з’єднує сонячну панель, батарею та навантаження, керуючи всім процесом зарядки та розрядки. Це гарантує, що енергія, вироблена в результаті перетворення сонячної енергії, ефективно накопичується, одночасно захищаючи батарею та навантаження від таких проблем, як надмірне заряджання та-розрядження. Як наслідок, він відіграє вирішальну роль у визначеннісистемистабільність, термін служби та загальна енергоефективність. Ця стаття містить вичерпний огляд сонячних контролерів, включаючи принципи їх роботи, ключові характеристики, режими роботи, класифікації та основні функції.



Принцип роботи aСонячний контролер

Сонячні панелі — це фотоелектричні пристрої (в основному виготовлені з напівпровідникових матеріалів). Під впливом сонячного світла вони виробляють електроенергію завдяки фотоелектричному ефекту. Однак через властивості матеріалу та фактори навколишнього середовища вихідний струм не є стабільним і має тенденцію до коливань.

Якщо цей змінний струм безпосередньо використовувати для заряджання батареї або живлення навантаження, він може легко пошкодити обидва, значно скоротивши термін їх служби.



Щоб запобігти цьому, генерований струм спочатку направляється через контролер. Усередині контролера спеціальні електронні схеми та мікросхеми керування цифровим способом регулюють і стабілізують живлення, а багато-механізм захисту від заряду та розряду забезпечує безпеку та довговічність як батареї, так і навантаження.



При подачі живлення на навантаження електроенергія від батареї також проходить через контролер, перш ніж досягти навантаження. Цей процес служить трьом основним цілям:

• Стабілізація струму розряду
• Запобігання надмірному-розряду акумулятора
• Забезпечення моніторингу та захисту як акумулятора, так і навантаження

Якщо потрібне обладнання, що живиться-змінним струмом, перед навантаженням має бути встановлено інвертор для перетворення постійного струму на змінний.



ТипиСонячний контролерs

На сучасному ринку найпоширенішими типами контролерів є контролери ШІМ (широтно-імпульсна модуляція) і контролери MPPT (відстеження точки максимальної потужності). Контролери вмикання/вимкнення першого-покоління були повністю виведені з експлуатації через їх низьку ефективність.



ШІМ контролери

ШІМ-контролери представляють друге покоління технології. Вони регулюють зарядку за допомогою широтно-імпульсної модуляції, пропонуючи значне покращення порівняно з попередніми моделями. Сучасні ШІМ-контролери зазвичай досягають ефективності зарядки приблизно на 85–92%. Вони в основному використовуються в недорогих-невеликих-пристроях, таких як садові ліхтарі або сонячні системи своїми руками.

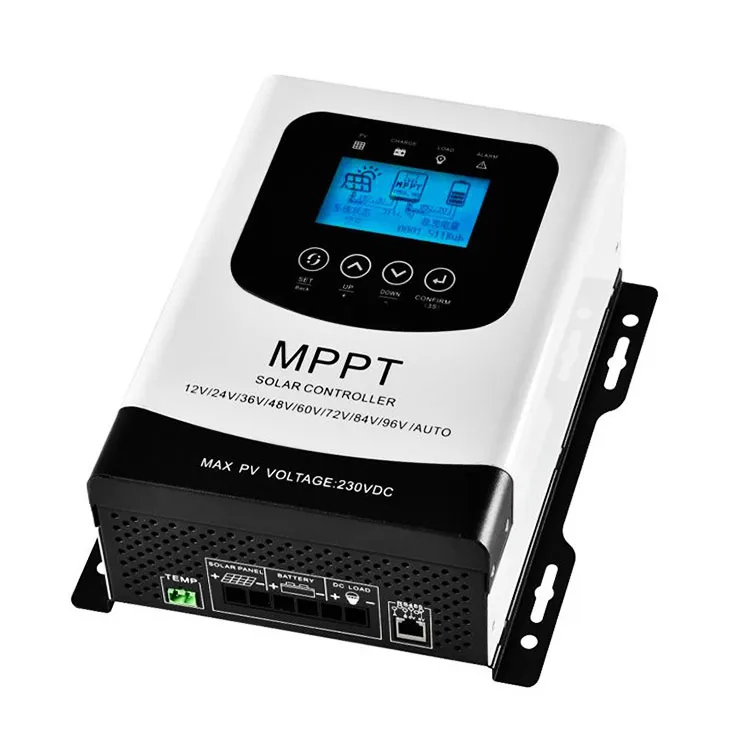

Контролери MPPT

Контролери MPPT — це технологія третього-покоління, яка до 2026 року стала домінуючим рішенням у галузі. Ці контролери мають функцію відстеження максимальної потужності, яка постійно відстежує напругу та струм сонячних панелей і динамічно налаштовується для роботи в оптимальній точці потужності (P=U × I). Це гарантує, що система завжди заряджає батарею з максимальною ефективністю.



Контролери MPPT можуть досягати ефективності відстеження до 99%, а загальна ефективність системи досягає 97%. Вони також забезпечують розширене керування батареєю, включаючи зарядку MPPT, зарядку з вирівнюванням постійної напруги та зарядку з плаваючим зарядом.



Зі зниженням вартості чіпів і впровадженням напівпровідникових матеріалів третього-покоління контролери MPPT значною мірою замінили ШІМ-контролери в системах понад 20 Вт, що робить їх кращим вибором для більшості сучасних застосувань сонячного освітлення.





Сонячний контролерРежими роботи

Режим керування чистим світлом

Коли сонячного світла немає і інтенсивність світла падає до заданого порогу, контролер чекає 5 секунд для підтвердження сигналу, а потім включає навантаження на основі налаштованих параметрів. Коли сонячне світло повертається та інтенсивність світла перевищує порогове значення, контролер знову затримується на 5 секунд перед тим, як вимкнути вихід, зупиняючи навантаження.



Управління світлом + режим таймера

Процес активації такий самий, як і чисте керування світлом. Однак після ввімкнення навантаження воно автоматично вимкнеться через заданий час (може регулюватися від 1 до 14 годин).



Ручний режим

У цьому режимі користувачі можуть увімкнути або вимкнути навантаження за допомогою кнопки або команди дистанційного керування незалежно від умов дня чи ночі. Це зазвичай використовується для спеціальних програм або тестування системи.



Режим налагодження

Призначений для введення системи в експлуатацію, цей режим вимикає навантаження при виявленні світла і вмикає його при відсутності світлового сигналу. Це допомагає інсталяторам швидко перевірити, чи правильно працює система.



Режим-завжди ввімкнено

Після подачі живлення навантаження залишається безперервно увімкненим. Цей режим підходить для додатків, які потребують цілодобового живлення.



Режим хмарного керування IoT

Оснащений вбудованими-модулями 4G Cat.1 або Bluetooth, цей режим дає змогу дистанційно керувати ввімкненням/вимкненням, конфігурувати стратегію затемнення та автоматично повідомляти про помилки. Це усуває потребу в-перевірках на місці та значно підвищує ефективність технічного обслуговування.





Ключові функціїСонячний контролерs

Сучасні контролери оснащено широким набором розширених функцій захисту та керування для забезпечення безпеки, ефективності та довгострокової-надійності системи:



Захист від перезаряду

Коли зарядна напруга перевищує поріг захисту, контролер автоматично припиняє зарядку акумулятора. Як тільки напруга падає до плаваючого рівня, він перемикається на плаваючу зарядку. Якщо напруга падає нижче напруги відновлення, плаваюча зарядка припиняється та починається вирівнювальна зарядка.



Захист від надмірного-розряду

Коли напруга акумулятора падає нижче рівня захисту, контролер автоматично відключає вихід, щоб запобігти пошкодженню. Подача живлення відновлюється автоматично після зарядки акумулятора.



Захист від перевантаження та короткого-замикання

Якщо струм навантаження перевищує номінальне значення або виникає коротке замикання, запобіжник перегорає (або електронний запобіжник запускає автоматичне-відновлення). Система може відновити роботу після заміни або скидання.



Захист від перенапруги

Коли напруга в системі стає занадто високою, контролер вимикає вихід для захисту підключених пристроїв.



Захист від зворотної зарядки

Використовуючи діоди Шотткі (або ідеальні діодні драйвери MOSFET), контролер запобігає розрядженню батареї назад у сонячну панель.



Блискавкозахист

Варистори використовуються для захисту контролера від пошкодження, спричиненого стрибками блискавки.





Захист сонячної панелі від зворотної полярності

Якщо сонячну панель підключено зі зворотною полярністю, система може продовжувати нормально функціонувати після виправлення.



Захист від зворотної полярності акумулятора

Якщо змінити полярність батареї, запобіжник перегорить, щоб захистити систему. Нормальна робота відновлюється після заміни запобіжника.



Захист від{0}}розриву батареї

У разі відключення батареї контролер обмежує вихідну напругу, щоб запобігти пошкодженню навантаження.



Температурна компенсація

Контролер відстежує температуру батареї та відповідно регулює параметри заряджання та розряджання, забезпечуючи оптимальну продуктивність і термін служби батареї.



Функція-самодіагностики

Контролер може виконувати автоматичну само-перевірку в разі впливу навколишнього середовища або неправильної роботи, скорочуючи час на технічне обслуговування та витрати на усунення несправностей.



Літієва батарея BMS Communication

Основні контролери у 2026 році підтримують-зв’язок у реальному часі із системами керування літієвими акумуляторами (BMS) через один-провід або інтерфейси RS485. Це дозволяє точно контролювати напругу елемента та стан заряду, покращуючи управління енергією та прогнозування життєвого циклу.



Функція керування світлом

Контролер, який зазвичай використовується в системах освітлення, автоматично вимикає навантаження, коли навколишнє освітлення є достатнім, і вмикає його, коли стемніє, забезпечуючи повністю автоматичну роботу.



Сьогодні технологія MPPT набула широкого поширення та є стандартною конфігурацією для вуличних сонячних ліхтарів середнього- та високого-класу.Повний асортимент сонячних вуличних ліхтарів Yahua Lightingоснащено високо-ефективними сонячними контролерами MPPT, що досягають ефективності до 99%, потужною -можливістю заряджання при слабкому освітленні, комплексними функціями захисту та інтелектуальною адаптацією. Порівняно з традиційними ШІМ-системами, генерація електроенергії може збільшитися більш ніж на 20%, забезпечуючи стабільне освітлення навіть під час послідовних хмарних або дощових днів і забезпечуючи довший термін служби.
