Генерація блоку сонячної панелі 5 кВт

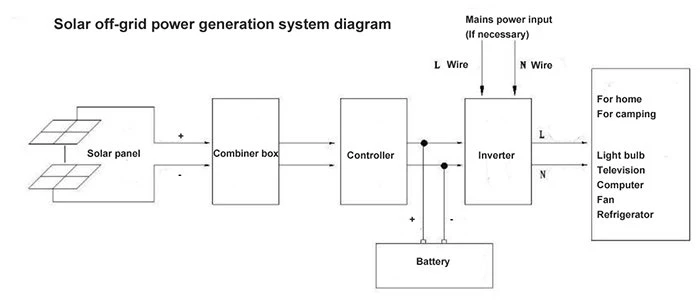

Компоненти системи сонячної енергії,

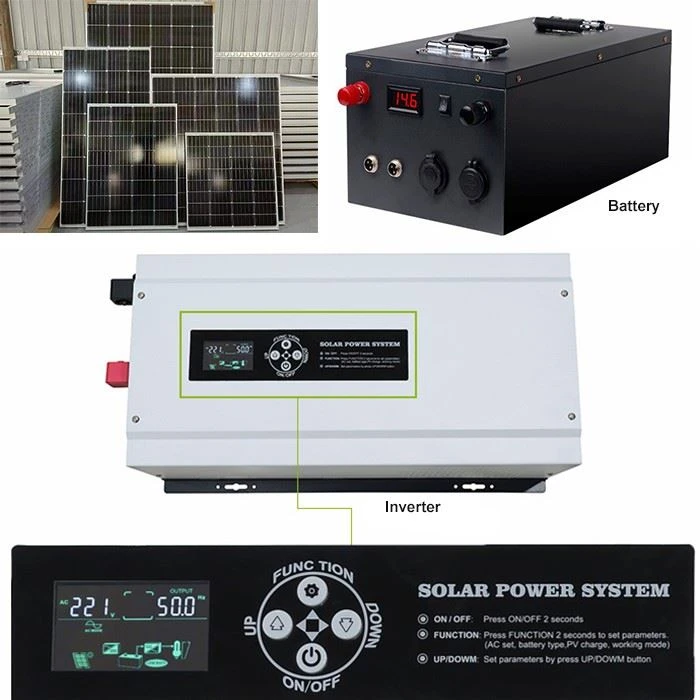

Сонячна панель, комбайнер, контролер, акумулятор, інвертор.

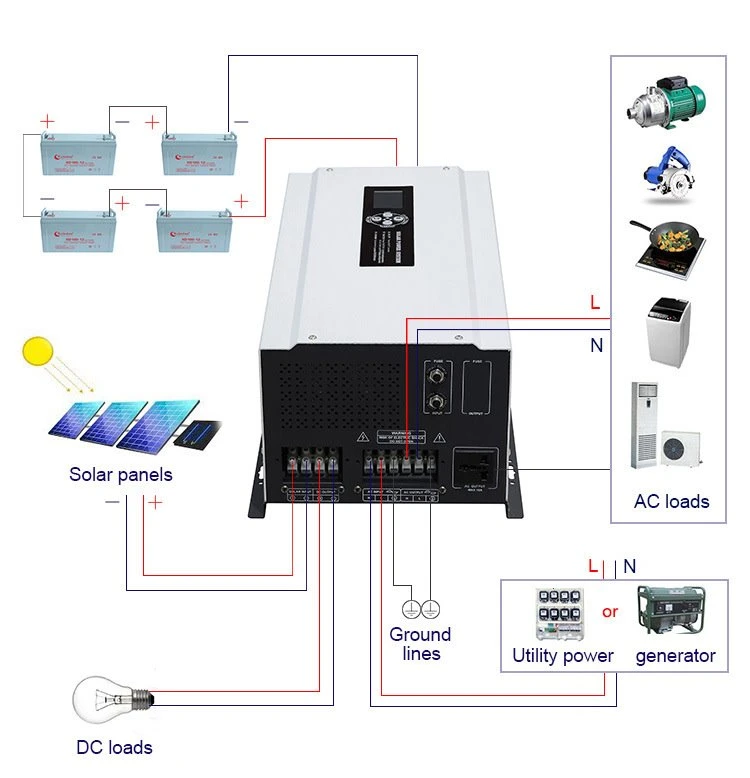

Інвертор для генерації сонячної панелі потужністю 5 кВт,

Опис виробництва сонячної панелі потужністю 5 кВт

У системі виробництва сонячної енергії компоненти сонячних елементів (фотоелектричні) та акумулятори енергії генерують і зберігають енергію для системи електропостачання, а комбайнер постійного струму та підключений до мережі інвертор є системами керування та захисту, які забезпечують виробництво електроенергії фотоелектричні модулі керовані та забезпечують їх нормальну роботу. . Модулі сонячних батарей (фотоелектричні). Також відомий як фотоелектричний елемент, це перетворювач енергії для виробництва сонячної фотоелектричної енергії.

Принципом є фотоелектричний ефект, тобто коли сонячне світло світить на сонячний елемент, елемент поглинає світлову енергію та генерує фотогенеровані електронно-діркові пари; під дією вбудованого електричного поля комірки фотогенеровані електрони та дірки розділяються, і клітина Накопичення різностатевих зарядів відбувається на обох кінцях, тобто виникає «фотогенерована напруга». породжений; якщо електроди натягнуті з обох боків вбудованого електричного поля і підключено навантаження, у навантаженні буде протікати «фотогенерований струм», отримуючи таким чином вихідну потужність; світлова енергія сонця безпосередньо в придатну для використання електроенергію. При однаковій температурі чим більша інтенсивність світла, тим більша напруга холостого ходу та струм короткого замикання сонячної панелі, а також тим більша максимальна вихідна потужність. Монолітні сонячні батареї не можна використовувати безпосередньо як джерело живлення, і кілька монолітних елементів повинні бути з'єднані послідовно або паралельно та упаковані в компоненти.

Коробка суматора постійного струму. Це монтажний пристрій, який забезпечує впорядковане з’єднання та функцію злиття фотоелектричних модулів. Коробка суматора складається з коробки, автоматичного вимикача постійного струму, запобіжника постійного струму, антиреверсивного діода, модуля збору даних, блоку захисту, інтерфейсу людина-машина та інших основних частин. Він використовується для зменшення зв’язку між фотоелектричною матрицею та інвертором, оптимізації структури системи та підвищення надійності та ремонтопридатності. Водночас із захистом від блискавки злиття він також контролює стан роботи модулів сонячних батарей (фотоелектричних), струм, напругу, потужність після злиття, стан грозорозрядника, збір даних про стан автоматичного вимикача постійного струму, релейний контактний вихід та інші функції, з швидкість вітру, температура. Інтерфейс датчика, наприклад опромінювач, і стандартний інтерфейс даних завантажують виміряні та зібрані дані в систему моніторингу.

Відкрийте мережевий інвертор. Інвертор - це пристрій регулювання потужності, що складається з напівпровідникових пристроїв, який складається з підвищувальної схеми та інверторної мостової схеми та в основному використовується для перетворення постійного струму в змінний. Схема підсилення підвищує напругу постійного струму сонячної батареї до напруги постійного струму, необхідної для керування вихідним сигналом інвертора; інверторна мостова схема еквівалентно перетворює підвищену напругу постійного струму в напругу змінного струму із загальною частотою. Інвертор в основному складається з перемикаючих елементів, таких як транзистори. Регулярно багаторазово перемикаючи перемикаючі елементи, вихідна потужність постійного струму змінюється на потужність змінного струму. - Як правило, необхідно використовувати високочастотну широтно-імпульсну модуляцію, щоб звузити ширину напруги біля двох кінців синусоїди, розширити ширину напруги в центрі синусоїди та завжди змушувати перемикаючий елемент рухатися в - напрямку з певною частотою протягом напівперіоду, так що A серія пульсових хвиль (квазісинусоїда), потім пропустіть пульсову хвилю через простий фільтр, щоб утворити синусоїду. Інвертор, підключений до мережі, має не тільки функцію перетворення постійного струму в змінний, але також має такі функції, як автоматична робота та відключення, а також контроль максимальної потужності.
